Винтовой зажим (клемма)

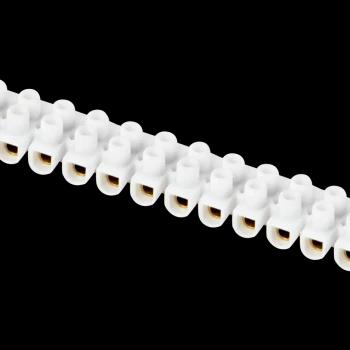

Винтовой клеммник — это самые простейшие недорогие клеммники, которое фиксируют провода с помощью винтика.

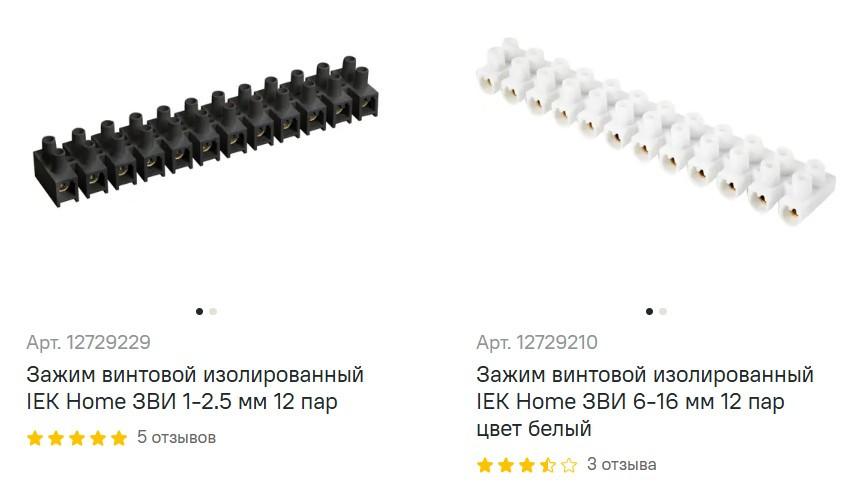

Обычно они идут в виде палочек парных контактов, которые отламывают по мере необходимости.

Для разного диаметра проводов есть разные размеры клемм.

Плюсы винтовых клеммников:

• Надёжный контакт. Обеспечивают отличное электрическое соединение.
• Готовая изоляция. Токоведущие части уже заключены в прочный пластиковый корпус, поэтому дополнительно изолировать их не нужно.
• Низкая стоимость. По сравнению с самозажимными клеммниками (Wago) винтовые аналоги значительно дешевле, что позволяет сэкономить.

Минусы винтовых клеммников:

• Необходимость обслуживания. Винты могут со временем ослабнуть из-за вибрации или температурных колебаний. Если такое произойдёт, то их можно будет подкрутить.
• Проблема с многожильными проводами. Их нельзя напрямую зажимать в винтовых клеммниках, так как жилки могут обломаться. Для этого потребуется предварительно опрессовать конец провода специальным латунным наконечником.

Критерии выбора винтовых клемм

• Главное, чтобы не срывалась резьба при слабом усилии.
• Подобрать подходящий диаметр
• Чтобы пластик не растрескивался (но это бывает крайне редко)

Особенности монтажа

При затяжке винта важно не перетянуть его, чтобы не повредить жилу провода, особенно алюминиевого и не сорвать резьбу клеммника.

Если несколько соединений подряд вышли из строя, скорее всего, проблема в партии товара, а не в ошибке монтажа.
