Чем отличаются Дифавтомат и УЗО?

Если кратко: УЗО защищает только человека, а дифавтомат защищает и человека, и электропроводку. Часто они устанавливаются после вводного автомата.

А теперь подробнее.

Устройство защитного отключения (УЗО)

Что делает: Реагирует исключительно на утечку тока на землю. То есть когда ток «убегает» из цепи (например, через тело человека, который коснулся поврежденного провода, или через треснувший изолятор стиральной машины). Его главная задача — предотвратить поражение человека электрическим током и не допустить возгорания из-за поврежденной изоляции.
Что НЕ делает: УЗО не защищает сеть от короткого замыкания (КЗ) и от перегрузки (когда вы включили слишком много мощных приборов в одну розетку). Поэтому оно всегда работает в паре с автоматическим выключателем.
Как выглядит: На корпусе указан номинальный ток в амперах (А) и ток утечки в миллиамперах (мА). Например: 40A 30мА.
Принцип действия: Сравнивает ток, ушедший в фазный провод, и ток, вернувшийся в нулевой. Если разница превышает порог (например, 30 мА — опасный для жизни ток), оно мгновенно отключает цепь.

Дифференциальный автоматический выключатель (Дифавтомат)

Что делает: Это два устройства в одном корпусе:
1. УЗО (защита от утечки тока).
2. Автоматический выключатель (защита от короткого замыкания и перегрузки).
То есть дифавтомат защищает как от утечек тока, так и от перегрузок.

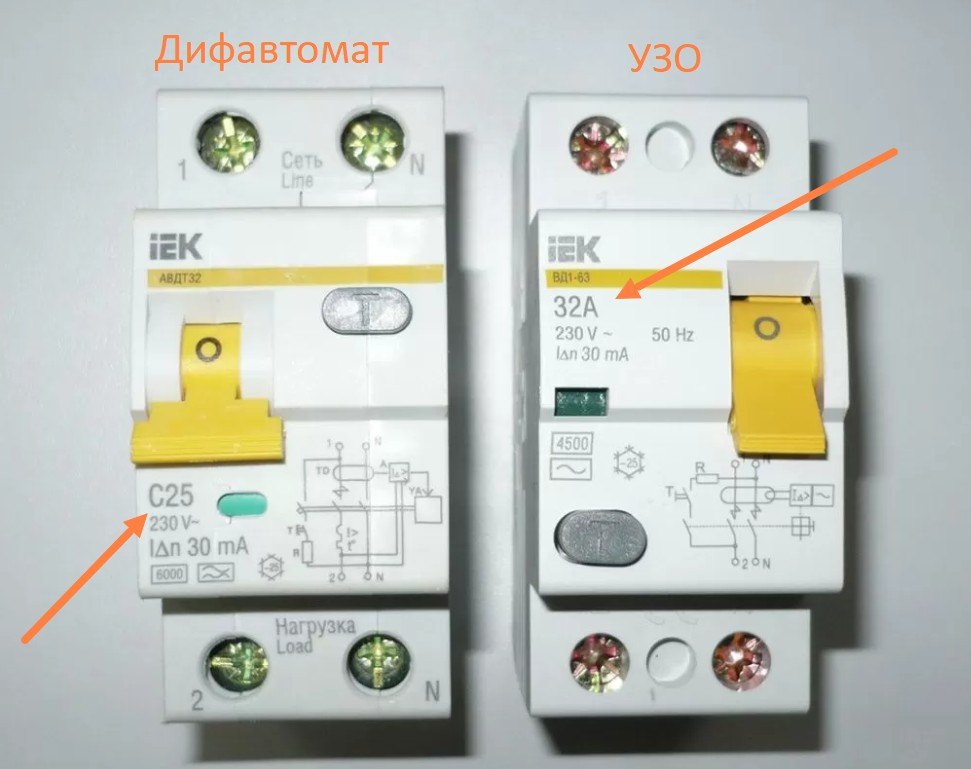

Как выглядит: На корпусе также указаны два ключевых параметра: ток утечки (мА) и номинальный ток с буквенной характеристикой (А). Например: С16 30мА. Буква "С" перед цифрой — это время-токовая характеристика, важный параметр автомата, которого нет у УЗО.

Главные отличия УЗО и дифавтомата

Место в цепи

УЗО Устанавливается совместно с автоматом, который защищает цепь от перегрузки и короткого замыкания.

Дифавтомат Может устанавливаться самостоятельно.

Основная задача

УЗО Защищает человека и оборудование от утечки тока.

Дифавтомат Защищает от утечки тока, перегрузки и короткого замыкания.

Маркировка

УЗО На корпусе указывается номинальный ток с буквой А, например 40 А, и ток утечки — например 30 мА.

Дифавтомат На корпусе указывается буква C. Например, Маркировка C25 означает характеристику срабатывания C и номинальный ток 25 А. Так же 30 мА — ток утечки.

Срабатывание

УЗО При срабатывании отключает цепь из-за обнаруженной утечки тока.

Дифавтомат Может отключиться из-за утечки тока, перегрузки или короткого замыкания.

Защита от утечки тока

УЗО Основная функция устройства — защита от утечки тока.

Дифавтомат Имеет защиту от утечки тока и одновременно защиту от перегрузки и короткого замыкания.

Отключение

УЗО При срабатывании понятно, что причиной стала утечка тока.

Дифавтомат При срабатывании не всегда сразу понятно, что произошло: утечка тока, перегрузка или короткое замыкание.

Причина отключения

УЗО Отключается при обнаружении утечки тока.

Дифавтомат Может отключиться при утечке тока, перегрузке или коротком замыкании.

Что и когда выбирать? Простые рекомендации:

Выбирайте дифавтомат, если:
- Вы модернизируете старый щиток, добавляя защиту на одну конкретную линию (например, на стиральную машину, бойлер или проточный водонагреватель).
Выбирайте связку УЗО + Автомат, если:

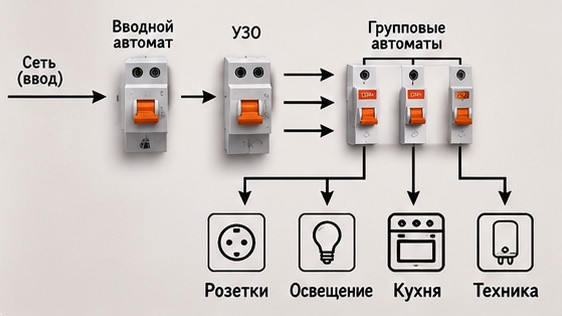

- У вас большой квартирный щиток с множеством линий. Это часто экономичнее. Потому что одно УЗО можно поставить перед всей группой автоматов (например, одно УЗО 40А 30мА защищает сразу 3-4 линии розеток). Это популярная и рациональная схема.
- Вам важна понятность. При отключении сразу ясно, в чем причина (если выбило УЗО — ищем утечку, если автомат — перегрузку или КЗ).

Оба устройства обеспечивают необходимую защиту от утечки тока. Дифавтомат — это все-в-одном, удобно и компактно. Связка УЗО+автомат — гибче, нагляднее и часто дешевле в рамках большого проекта. Для ключевых линий (ванная, детская, кухня) использование любого из них — обязательно.
