Вводной автомат

Вводной автомат – это обычный электрический автоматический выключатель, который обычно располагается в подъезде и вырубает как счётчик, так и всё электричество в квартире. То есть вводной автомат – это как бы это «главные ворота» всей электрики вашей квартиры, а групповые (обычные) автоматы — «двери» в отдельные комнаты.

Ширина вводного автомата

Ширина определяется количеством модулей — шириной места на DIN-рейке, которое автомат занимает в электрощитке. Автоматы устроены так, что каждый модуль соответствует одному полюсу (проводнику), который он может отключить.

В большинстве обычных квартир электричество однофазное: в квартиру приходит только одна фаза, а также ноль и, чаще всего, провод заземления (земля). Поэтому вводные автоматы для квартир обычно бывают 1- или 2-полюсными и занимают 1 (узкие) или 2 модуля (широкие).

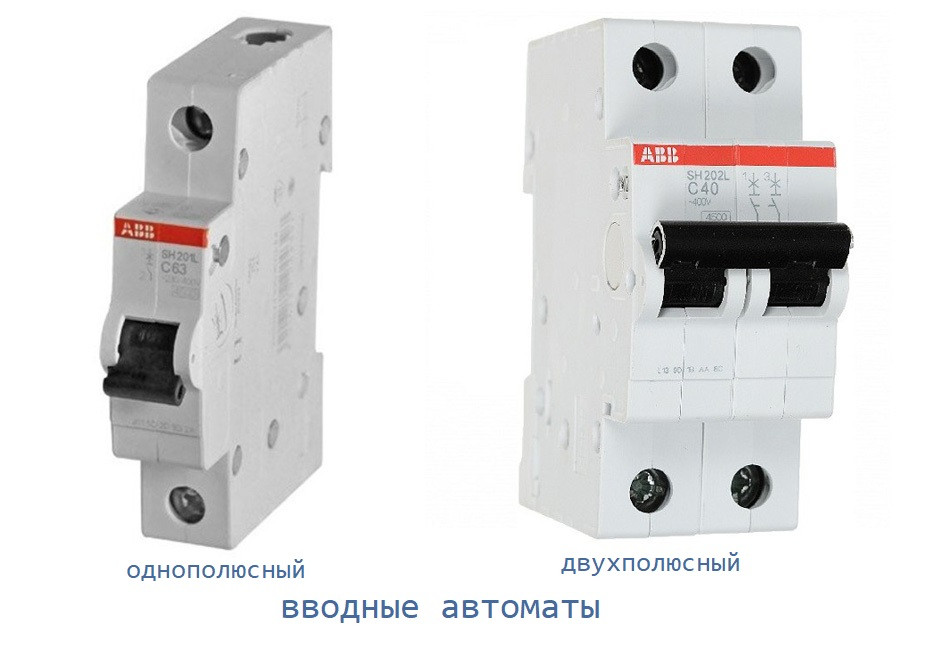

Узкий и широкий вводные автоматы в квартиру

В домах часто используется трёхфазное электричество — с тремя фазами, а также нулём и землёй. Вводные автоматы для них могут быть 3- или 4-полюсными и занимать 3 или 4 модуля.

1P — однополюсный автомат. Отключает один проводник — обычно фазу. Обычно занимает 1 модуль.
2P — двухполюсный автомат. Одновременно отключает два проводника — фазу и ноль. Такой вариант часто используется как вводной автомат в квартире.
3P — трёхполюсный автомат. Одновременно отключает три фазы. Используется в трёхфазных сетях и обычно занимает 3 модуля.
4P — четырёхполюсный автомат. Одновременно отключает три фазы и ноль. Также используется в трёхфазных сетях и обычно занимает 4 модуля.

Основные отличия вводного и обычного автоматов:

Вводной автомат и групповые автоматы в цепи — Схема вводного автомата и групповых автоматов в цепи.

Место в цепи

Вводной автомат Устанавливается самым первым, сразу после счетчика. Через него проходит весь ток, потребляемый квартирой.

Групповые автоматы Устанавливаются после вводного автомата на каждую отдельную линию (например, розетки кухни, свет ванной, кондиционер). Между вводным автоматом и групповыми могут быть УЗО и другие модули.

Основная задача

Вводной автомат 1. Защита кабеля ввода от перегрузки.
2. Общее отключение всей квартирной электросети для ремонтных работ (главный рубильник).
3. Ограничение потребляемой мощности (по договору с энергосбытом).

Групповые автоматы Локальная защита своей конкретной линии (кабеля и розеток) от перегрузки. При срабатывании отключает только свою группу.

Номинал тока

Вводной автомат Суммирует нагрузку всех групповых автоматов. Выбирается по разрешенной мощности на квартиру (например, 32 А, 40 А, 50 А). Всегда равен или больше номинала любого группового автомата.

Групповые автоматы Выбираются под сечение кабеля и нагрузку конкретной линии (например, 16 А для розеток, 10 А для освещения).

Что происходит при срабатывании

Вводной автомат Гаснет свет и пропадает напряжение во всей квартире. Полная темнота и тишина.

Групповые автоматы Отключается только одна зона. Например, перестали работать розетки в спальне, а на кухне и свет везде — в порядке. Это удобно для поиска и устранения неисправности.

Наличие защиты от утечки тока (УЗО/ДИФ)

Вводной автомат Как правило, не имеет встроенной защиты от утечки (УЗО/диффавтомат). Его задача — защита от сверхтоков. Защиту от утечки на всю квартиру ставят отдельным устройством после него.

Групповые автоматы Могут быть как простыми автоматами (только от КЗ и перегрузки), так и дифференциальными автоматами (автомат + УЗО в одном корпусе) для защиты линии, где есть риск (ванная, кухня).

Кто и как может его отключить

Вводной автомат Часто располагается в подъездном щите (в этажном или квартирном боксе за пределами квартиры). Доступ к нему имеет собственник и, в аварийной ситуации, электрик обслуживающей компании.

Групповые автоматы Располагаются внутри квартирного щитка. Доступны жильцам для оперативного управления.

Почему эта иерархия важна?

Селективность (избирательность): При коротком замыкании, например, в розетке, должен сработать только групповой автомат этой линии. Вводной автомат должен остаться включенным, чтобы не обесточивать всю квартиру. Для этого его номинал тока всегда выше.
Безопасность работ: Чтобы безопасно менять розетку или автомат в квартирном щитке, электрик отключает вводной автомат. Это гарантирует, что на всех токоведущих частях внутри щитка напряжения нет.
Защита вводного кабеля: Кабель, идущий от этажного щита к вашему квартирному, рассчитан на определенную нагрузку. Вводной автомат защищает именно его от перегрева и возгорания при превышении этой нагрузки.
