Силовой кабель

Силовой кабель – это провода, которые используют для подведения электричества к розеткам и освещению.

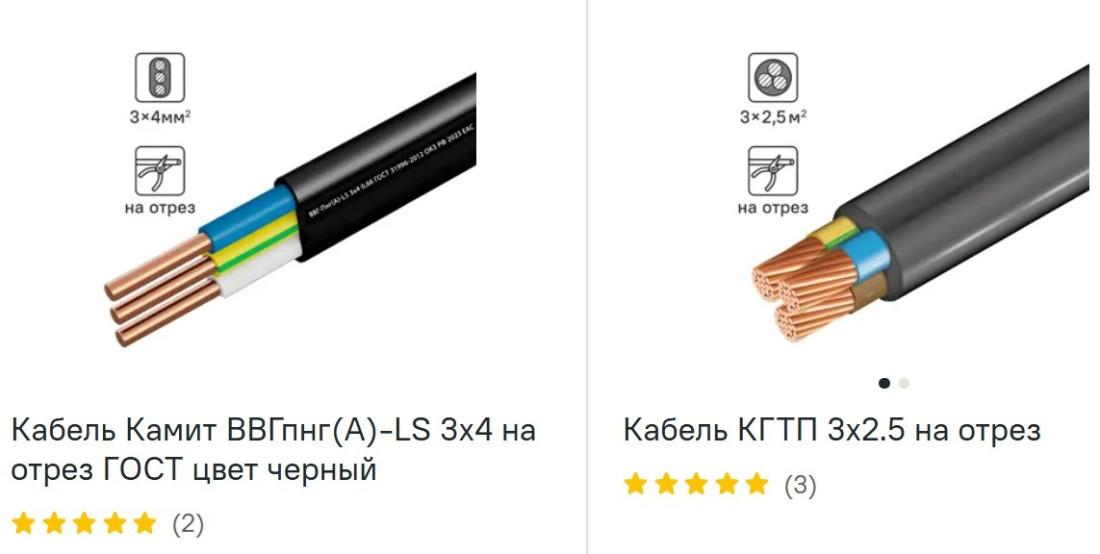

Наиболее часто используемые силовые кабели

В настоящее время в основном применяются медные провода, так как алюминиевые менее надежны, быстро ломаются и требуют большего диаметра для такой же нагрузки.

Стандартные сечения кабелей в отделке квартир

Выбор сечения зависит от планируемой нагрузки. При одинаковом сечении медь выдерживает большую нагрузку, чем алюминий. Ниже даны наиболее часто встречающиеся параметры медного силового кабеля.

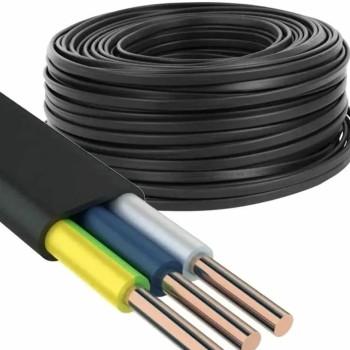

- Розетки (3×2.5 мм²): Для розеток обычно используется трёхжильный кабель 3×2,5. Здесь 3 обозначает наличие трёх жил (ноль, фаза, земля), а 2,5 – сечение каждого провода в 2,5 мм². Это стандарт для большинства бытовых розеток с нагрузкой до 4-6 кВт.

- Освещение (3×1.5 мм²): для светодиодного освещения можно применять и более тонкие провода, но кабель с сечением 1.5 мм² является стандартом, обеспечивающим достаточный запас прочности. Поскольку сейчас в часто используются светодиоды, которые потребляют очень мало энергии, то для подобных ламп и светодиодных лент можно использовать провод даже с сечением 0,75 мм.

Электроплиты, духовые шкафы, проточные водонагреватели (3×4 мм² или 3×6 мм²): для мощных потребителей используется кабель с увеличенным сечением.

Мягкий или жёсткий провод?

Для разводки электрики на розетки 220 вольт однозначно используется только жёсткий провод, так как мягкий провод не прижимается полностью к контактам розетки, потому что расходится в стороны от болтика и не обеспечивает надёжного контакта.

Для улучшения контакта можно использовать обжимные муфты (гильзы). Они бывают разные, самые простые выглядят так.

Такая гильза надевается на конец провода и обжимается, например, плоскогубцами. Затем болт контакта розетки дополнительно зажимает её. В результате мишура тонких проводов остаётся в контакте, обеспечивая надёжное соединение провода с контактами розетки.

Поэтому в качестве альтернативы жёсткому кабелю можно использовать обжимные муфты для мягкого провода, но это занимает больше времени и стоит дороже, чем сразу приобрести жёсткий провод, который обычно дешевле многожильного.

Использование кабельных наконечников для подключения проводов в щитке

Такие наконечники создают ровную плоскую поверхность, что обеспечивает максимально плотный и профессиональный контакт в щитке.

Нужна ли гофра для разводки проводов по квартире?

При скрытой проводке в негорючих материалах стен (бетон, кирпич, штукатурка) однозначно рекомендуется укладка кабеля БЕЗ гофры, так как в этом нет необходимости, а выдалбливание толстой штробы снижает прочность конструкций. При укладке проводов без гофры формируется более тонкая штроба, в которую укладывается кабель, фиксируется и затем замазывается гипсовой штукатуркой.

Использование гофры рекомендуется в следующих случаях:

1. Наружная прокладка провода , например, под сборными конструкциями: натяжным или гипсокартоновым потолком и т.д.
2. Если необходима возможность замены провода или деталей, например, при прокладке датчика для тёплого пола, который перегорает гораздо быстрее, чем сам кабель тёплых полов.
3. Если стены или конструкции, в которых прокладывают кабель, сделаны их горючих материалов, то использование гофры обязательно.
