Оборудование для электрощитка

Перед сборкой электрического щитка необходимо приобрести комплектующие. Не обязательно, что вам будут нужны все перечисленные компоненты. Всё-таки ремонт – творческий процесс. А если говорить о сборке электрощитков, то подход даже у профессиональных мастеров отличается кардинально. Кто-то поставит только необходимый минимум автоматов на 2-комнатной квартиры, который будет работать безотказно много лет, а кто-то для этой же квартиры соберёт щиток из 45 модулей и будет обосновывать необходимость такой сборки.

Вот краткий перечень того, что нужно для стандартной сборки электрощитка:

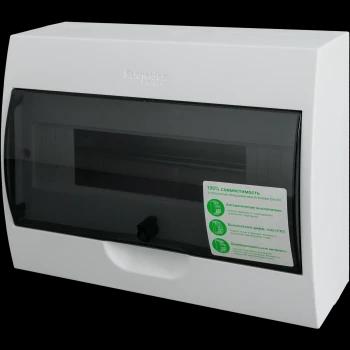

1. Сам распределительный щиток (бокс) Корпус для монтажа всего оборудования. Бывает встраиваемым (для установки в нишу в стене) или накладным (монтируется на поверхность стены).

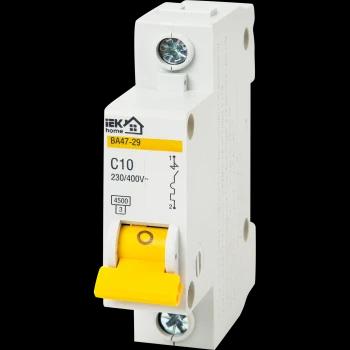

2. Автоматические выключатели (автоматы) Устройства для защиты электропроводки от короткого замыкания и перегрузки. Прерывают подачу тока при превышении допустимой нагрузки на конкретной линии.

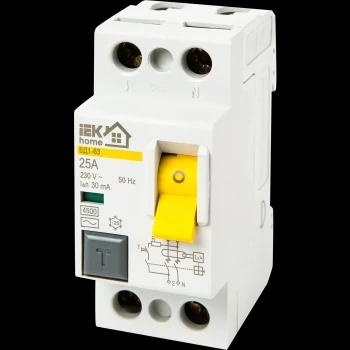

3. Устройство защитного отключения (УЗО) Прибор, реагирующий на утечку электрического тока. Основная функция — защита людей от поражения током и предотвращение возгорания из-за повреждения изоляции.
4. Дифференциальный автомат (дифавтомат) Комбинированное устройство, объединяющее в одном корпусе функции УЗО и автоматического выключателя. Обеспечивает защиту как от утечки тока, так и от короткого замыкания с перегрузкой.
5. Шины Это планки планка с клеммами для коммутации и распределения нулевых рабочих проводников (N), заземляющих проводников (PE) и силовых проводов от всех групп потребителей в щитке. Иногда шины идут в комлекте с боксом. Иногда их надо приобретать отдельно.
6. DIN-рейка Стандартная металлическая рейка особого профиля, на которую осуществляется крепление всего модульного оборудования (автоматы, УЗО и т.д.). В подавляющем большинстве случаев идёт как часть самого щитка (бокса).
7. Маркировка Набор бирок, наклеек или маркеров для четкого обозначения каждого устройства в щитке. Необходима для безопасной эксплуатации и удобства обслуживания. Иногда в этом качестве используют просто малярный скотч с перманентным маркером.
8. Крепежные аксессуары Вспомогательные элементы: стяжки для проводов, сальники для герметизации вводов кабеля в бокс, ограничители на DIN-рейку и крепежные винты.
