Автоматы

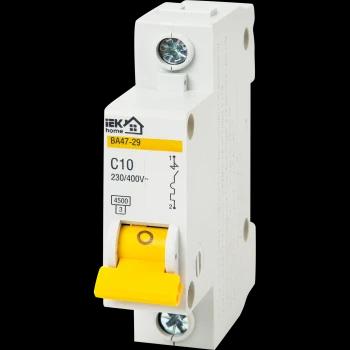

Автоматический выключатель (или просто «автомат») — это устройство, которое автоматически разрывает электрическую цепь, если сила тока в ней превышает безопасное значение.

Зачем он нужен?

Каждый провод рассчитан на определённую максимальную силу тока. Если подключить к нему приборы, потребляющие больше, он начнёт перегреваться. Это может привести к оплавлению изоляции, выходу из строя проводки и даже к пожару. Автомат стоит на страже и предотвращает это, вовремя отключая питание.

Ключевой принцип: соответствие.

Номинал автомата (в Амперах, А) обязательно должен соответствовать сечению провода, который он защищает.

• Если автомат слишком мощный для тонкого провода, он не сработает при перегрузке, и провод будет греться.
• Если автомат слишком слабый для толстого провода, он будет отключаться без реальной опасности, лишая вас возможности пользоваться мощными приборами (духовкой, бойлером).

Рекомендации по выбору автомата для разного сечения проводов

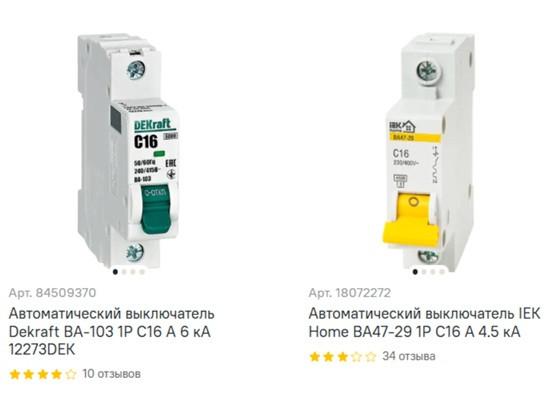

Величина максимальной нагрузки указывается на автомате.

Здесь приводятся рекомендации только для медного провода. Для алюминиевого провода того же сечения номинал автомата должен быть меньше, так как алюминий проводит ток хуже.

Назначение линии	Сечение медного провода	Номинал автомата (А)
Освещение	3 x 1.5 мм²	10 А
Розетки, стиральная машина, посудомоечная машина	3 x 2.5 мм²	16 А
Электроплита	3 x 4-6 мм² (как правило)	25-32 А
Мощный проточный водонагреватель	3 x 6-10 мм²	40 А
Вводной автомат (на квартиру)	Зависит от вводного кабеля и выделенной мощности	40-63 А

К слову, вводной автомат – это обычный автоматический выключатель повышенной мощности, который полностью отключает всё электроснабжение в квартире.
