УЗО

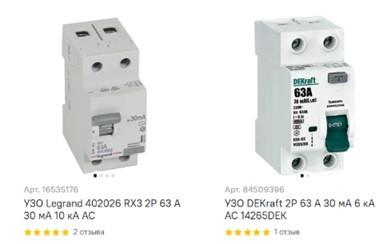

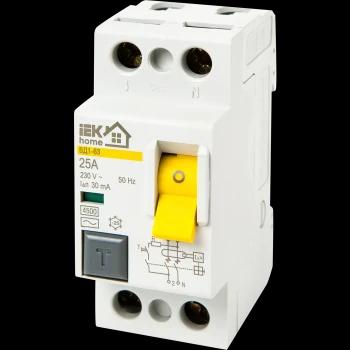

УЗО (Устройство Защитного Отключения) – это высокочувствительный прибор, который сравнивает ток, ушедший в квартиру по фазному проводу, с током, вернувшимся по нулевому. Если разница равна нулю, УЗО не срабатывает. При утечке часть тока находит «неправильный» путь, например, через тело человека, через поврежденную изоляцию на корпус прибора или через сырую стену. Тогда тон фазы будет превышать ток нуля. Как только эта разница (дифференциальный ток) достигает порога чувствительности УЗО (например, 10 мА или 30 мА), устройство за доли секунды (менее 0.04 с) размыкает цепь, отключая напряжение. Таким образом, УЗО защитит человека, если он случайно коснётся проводов под напряжением.

Отличие УЗО от автоматов

Автомат защищает проводку и технику от перегрузок и короткого замыкания, а УЗО защищает человека от поражения током.

Отличие УЗО от дифавтоматов

УЗО защищает только от утечек тока, а дифавтомат – как от утечек, так и от перегрузок. То есть дифавтомат – это УЗО и обычный автомат в одном приборе. Смотрите подробнее об отличиях УЗО и дифавтомата.

Как правильно выбрать УЗО?

У УЗО есть два показателя:

• Номинальный ток УЗО (16А, 25А, 32А, 40А, 63А) – это ток, который его силовые контакты могут проводить длительное время без разрушения
• Чувствительность к утечке (10мА, 30мА, 100мА, 300мА) - дифференциальный ток, при котором происходит отключение УЗО

Правило выбора:

Номинальный ток УЗО должен быть равен или на одну ступень выше номинала автоматического выключателя, защищающего этот же участок цепи. Почему? Представьте: стоит вводной автомат на 40А, а УЗО тоже на 40А. При перегрузке в 45А автомат будет отключаться 30-60 минут (по время-токовой характеристике), а УЗО, через чьи контакты тоже идут эти 45А, может начать перегреваться и выйти из строя, так как не рассчитан на длительную перегрузку.

Пример правильных пар автоматов и УЗО:

• Вводной автомат 32А -> УЗО 40А (на ступень выше)
• Групповой автомат на розетки 16А -> УЗО 25А

Работает ли УЗО без заземления?

Некоторые считают, что УЗО срабатывает только при наличии проводов заземления. Но, как вы уже поняли из начала этой статьи, УЗО не требует обязательного наличия «земли» для выполнения своей основной функции – защиты человека. Хотя при наличии провода заземления защита становится многоуровневой и более надежной.

Пример, как работает УЗО без заземления

Предположим, в стиральной машине с незаземленным корпусом фазный провод коснулся металлического корпуса. Прибор оказывается под напряжением. Человек, стоящий на влажном полу, дотрагивается до корпуса. Ток начинает утекать через его тело на «землю». УЗО мгновенно фиксирует разницу между ушедшим и вернувшимся током и отключает напряжение. Без УЗО в этой ситуации прибор продолжал бы быть под напряжением, создавая смертельную угрозу до тех пор, пока его не отключили бы от сети.
